遥控按键

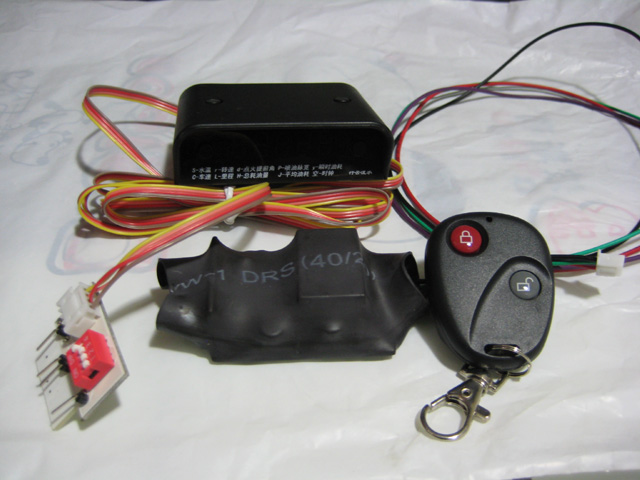

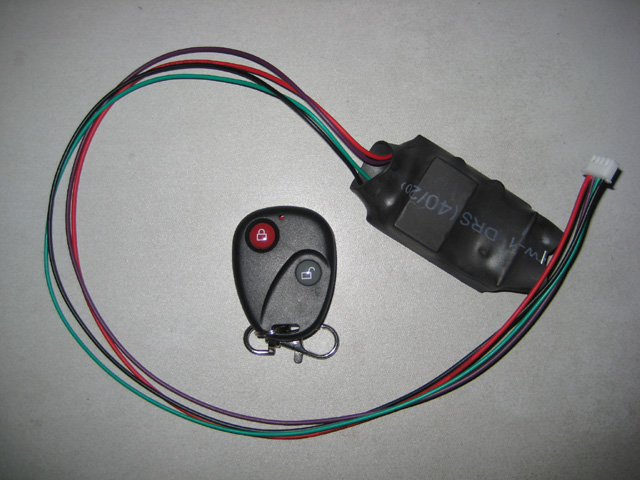

　　为济南代理自主开发的产品，可以为下载型行车显示器配套，已经配好插头，可以直接插入显示器后面的键盘接口，图片如下。显示器即使放在较远的地方，也可以方便地切换显示项目。如把按键装在方向盘上，行车中可以非常方便地切换显示项目。待机电流仅有几毫安，性能非常好。有需要的车友可以和济南付先生联系，电话：13789801099，QQ：565223842

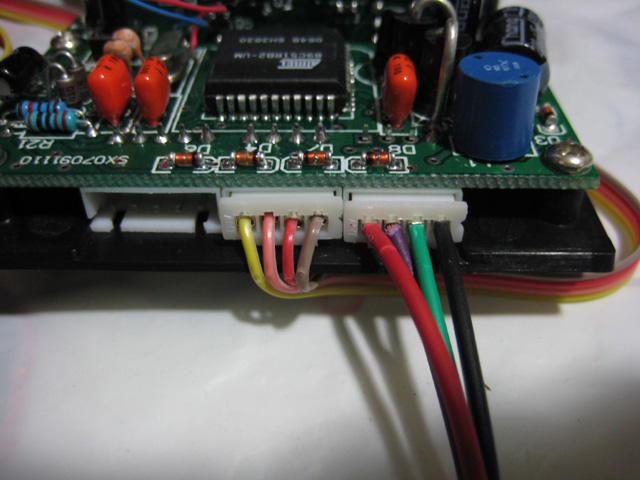

　　　　　　　　　　　键盘接口定义：

  　　　　　　　　　　　６ - 12V 输出，为外接遥控按键接收器提供电源；

  　　　　　　　　　　　７ - “+”键输入，开路为未按键状态，与地线相连为闭合，注意不能与12V电源相碰，否则会损坏内部电路，安装前请务必先泄放静电；

  　　　　　　　　　　　８ - “-”键输入，开路为未按键状态，与地线相连为闭合，注意不能与12V电源相碰，否则会损坏内部电路，安装前请务必先泄放静电；

  　　　　　　　　　　　９ - 0V 地线；







请注意：在行车显示器后面的键盘接口和扩展接口插入任何设备前、或需触摸显示器的任何金属部件前，请务必先泄放静电，方法如下；

方法一：用左手拇指触摸插在显示器主接口的插头上最突出的插针，再用右手摸一下接口设备的地线，以泄放静电，如下所示；

方法二：用左手拇指触摸插在显示器主接口的插头上最突出的插针，再把接口设备插头的地线和显示器插头的地线插在一起再拔出，以泄放静电，如下所示；
